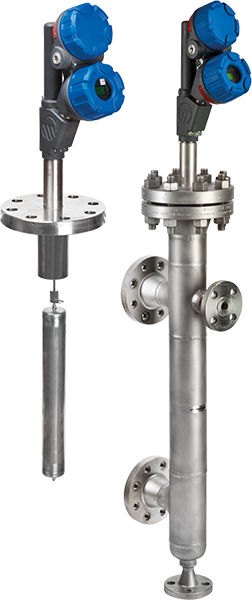

E4 Modulevel® Elektroniczne przetworniki nurnikowe
Magnetrol
Najnowsze nurnikowe przetworniki poziomu cieczy, rozdziału faz i gęstości produkcji Magnetrol.
Nurniki E4 Modulevel®, podobnie jak starszy model E3 Modulevel®, do pomiaru wykorzystują przetwornik przesunięć liniowych LVDT. Rozwiązanie takie ma wiele zalet w porównaniu do rozwiązania wykorzystywanego przez innych producentów, opartego na belce skrętnej.
Zatwierdzenia i certyfikaty
-
CE
-
PED
-
ATEX Ex i
-
ATEX Ex d
-
FM
-
IECEx
-
SIL 2
-
SIL 3
-
HART®
-
Model E4 Modulevel® jest zmodernizowaną wersją uznanego nurnika E3 Modulevel® firmy Magnetrol.
Zasada działania nurnikowego przetwornika poziomu opiera się na zjawisku wyporu zanurzonego w mierzonej cieczy odpowiednio dobranego pręta zwanego nurnikiem. Siła wyporu jest uzależniona od poziomu cieczy i jest przekształcana na odpowiadający zakresowi pomiarowemu elektryczny sygnał wyjściowy. Przetworniki E4 Modulevel® wykorzystują czujnik przemieszczeń liniowych LVDT, który porusza się wraz ze zmianą poziomu, powodując zmianę indukcji magnetycznej. Ta jest z kolei rejestrowana i przekształcana na sygnał wyjściowy.
Zalety takiego rozwiązania w porównaniu do rozwiązania opartego na zastosowaniu belki skrętnej opisano w niniejszym artykule.Dużą zaletą pomiar poziomu cieczy metodą nurnikową jest dokładny pomiar poziomu lub rozdziału faz w aplikacjach gdzie występuje piana, bardzo wysokie ciśnienie i temperatura lub turbulencje medium.
Przetworniki E4 Modulevel® są zgodne z normą IEC 61508 i mogą być stosowane w układach automatyki SIS z poziomem zabezpieczeń SIL 2 / SIL 3.
Cechy
- zakresy pomiarowe: do 3 m
- temperatura medium: -200 do 445°C
- ciśnienie maksymalne: do 348 bar
- brak potrzeby kalibracji na obiekcie
- zasilanie w iskrobezpiecznej dwuprzewodowej pętli analogowej 4-20 mA
- lokalny wskaźnik LCD z 4 przyciskami programującymi
- możliwość dowolnego wprowadzania korekt gęstości medium mierzonego bez zatrzymywania procesu
- obracana o 360°, demontowana "na ruchu" głowica przetwornika
- integralna lub zdalna obudowa elektroniki
- gęstość medium: 0,23 do 2,2 kg/dm³
- liniowość: ± 0,5% zakresu
- powtarzalność: ± 0,20% zakresu
- możliwość dostawy z zewnętrzną komorą bocznikową
- certyfikat nienaruszalności bezpieczeństwa SIL 2 / SIL 3
-
- Zmienna gęstość, poziom, rozdział faz, objętość
- Sygnał wyjściowy analogowy 4..20 mA
- Komunikacja cyfrowa HART®
- Dokładność 0,5%
- Powtarzalność 0,2%
- ATEX Ex i, Ex d
- Wyświetlacz lokalny tak
- Przyłącze procesowe kołnierzowe DIN, kołnierzowe ANSI
- Materiały czujnika / zwilżane stal kwasoodporna 316/316L
- Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
- Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT
- Wykonanie obudowy aluminium
- Stopień ochrony obudowy IP66, IP67
