Jupiter® JM4 Przetworniki magnetostrykcyjne

Magnetrol

Magnetrol

Zaawansowany przetwornik magnetostrykcyjny Jupiter JM4 Magnetrol

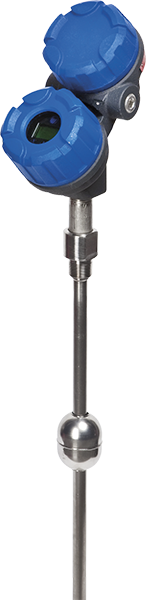

  • Jupiter® JM4 z sondą do bezpośredniego montażu w zbiorniku
  • Jupiter® JM4 zamontowany na zewnątrz poziomowskazu magnetycznego Vector™
  • Jupiter® JM4 do montażu na zewnątrz komory poziomowskazu magnetycznego

Dzięki zastosowaniu "inteligentnej" sondy możliwa jest automatyczna konfiguracja podłączanego do niej przetwornika na podstawie danych zapisanych w pamięci sondy, eliminując konieczność kalibracji urządzenia na instalacji.

Zatwierdzenia i certyfikaty

  • PED PED
  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex d ATEX Ex d
  • ATEX Ex tD ATEX Ex tD
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • KOSHA KOSHA
  • INMETRO INMETRO
  • LR LR
  • HART® HART®
  • FF FF
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania


  • Przetwornik magnetostrykcyjny Jupiter® JM4

    Jupiter® JM4 to zaawansowany magnetostrykcyjny przetwornik poziomu nowej generacji, w którym dzięki zastosowaniu "inteligentnej" sondy możliwa jest automatyczna konfiguracja podłączanego do niej przetwornika na podstawie danych zapisanych w jej pamięci, co eliminuje konieczność kalibracji urządzenia na instalacji. Zautomatyzowane procesy ustawień przetwornika zapewniają nie tylko oszczędność czasu podczas uruchamiania, ale także zmniejszają szansę na wystąpienie błędów wynikających z ręcznej kalibracji. Jest to szczególnie praktyczne w aplikacjach przemysłowych, które są obłożone wysokimi normami bezpieczeństwa.

    Przetwornik poziomu magnetostrykcyjny – opcje montażu sondy

    Sonda magnetostrykcyjna Jupiter® JM4 może być montowana bezpośrednio w zbiorniku lub na zewnątrz poziomowskazu magnetycznego. Taki zabieg zwiększa możliwości użycia magnetostrykcyjnego przetwornika poziomu i dostosowuje się do zmiennych wymagań instalacyjnych, co czyni go idealnym narzędziem dla aplikacji w przemyśle chemicznym, petrochemicznym oraz rafineryjnym.

    Ergonomia urządzenia

     Niespotykana dotąd ergonomiczna konstrukcja dwukomorowej obudowy (oddzielny przedział elektroniki i listwy zaciskowej) umożliwia prostsze ułożenie kabli. Oddzielenie przedziału elektroniki od listwy zaciskowej zwiększa bezpieczeństwo użytkowania, minimalizując ryzyko uszkodzenia wrażliwych elementów elektronicznych podczas montażu i serwisowania, a także ułatwia konserwację. Przetwornik poziomu magnetostrykcyjny został zaprojektowany z myślą o prostocie użytkowania. Jest to istotna zaleta w trudno dostępnych środowiskach.

    Cechy

    • zakresy pomiarowe: do 10 m
    • temperatura medium: -196 do 450°C
    • ciśnienie maksymalne: 207 bar w wersji zanurzalnej
    • liniowość: ±0,01% zakresu
    • powtarzalność: ±0,005% zakresu
    • dokładność: ±1,3 mm
    • konfiguracja praktycznie "na biurku"
    • zasilanie w iskrobezpiecznej dwuprzewodowej pętli analogowej 4-20 mA
    • lokalny wskaźnik graficzny LCD z 4 przyciskami programującymi
    • możliwość wyświetlenia wykresu sygnału na LCD w czasie rzeczywistym
    • integralna lub zdalna obudowa elektroniki
    • regulowane opóźnienie: od 0 do 10 s
    • zaawansowana diagnostyka "Inteligentne" sondy z pamięcią parametrów konfiguracyjnych
    • obracana o 310°, demontowalna głowica przetwornika
    • Zmienna ciśnienie, poziom, rozdział faz
    • Sygnał wyjściowy analogowy 4..20 mA
    • Komunikacja cyfrowa HART®, FOUNDATION Fieldbus™
    • ATEX Ex i, Ex d, Ex tD
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe męskie G1, męskie 3/4 NPT, męskie 2 NPT, inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, Monel, tytan, PTFE
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP67
  • `

    1. Magnetrol Jupiter JM4 Certyfikat ATEX Ex ia Ex tb

      158kb | ENG

    2. Magnetrol Jupiter JM4 Karta katalogowa

      6.4MB | ENG

    3. Magnetrol Jupiter JM4 Instrukcja Foundation Fieldbus

      4.6MB | ENG

    4. Magnetrol Jupiter JM4 Instrukcja HART

      8.6MB | ENG

    5. Magnetrol Jupiter JM4 Instrukcja SIL

      1.2MB | ENG

    6. Magnetrol API 2350 Zalecenia DE

      1.1MB DE

    7. Magnetrol API 2350 Zalecenia EN

      6.2MB | ENG

    8. Magnetrol Katalog skrócony EN

      4.9MB | ENG
