SKVT Zawory kulowe odcinające

SOMAS Instrument

SOMAS Instrument

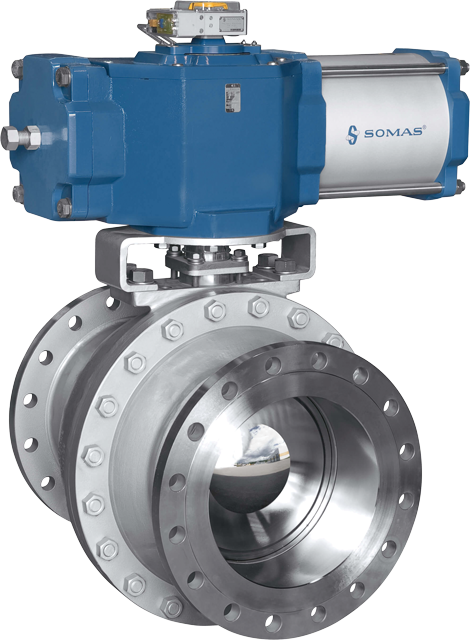

Zawór kulowy Trunnion Somas

Trzyczęściowe, skręcane zawory kulowe typu Trunnion (z kulą podpartą na czopie). Konstrukcja pełnoprzelotowa zapewnia bardzo niskie spadki ciśnienia (małe opory przepływu) i jest korzystna w zastosowaniach np. do mediów ściernych, choć typowo tego typu zawory spotyka się w aplikacjach ropy i gazu, rafineriach elektrowniach, czy zakładach chemicznych.

Seria SKVT to zawory o średnicach nominalnych od DN450 do DN500.

Zatwierdzenia i certyfikaty

  • PED PED
  • CE CE
  • EAC EAC
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Zawory SKVT są odmianą rodziny SKV o konstrukcji trzyczęściowej z łożyskowaną kulą podpartą na czopie (trunnion). Zawory tego typu są stosowane głównie jako zawory odcinające. Przeznaczone są dla większych średnic nominalnych od DN450 do DN500, przy ciśnieniu nominalnym nie przekraczającym 25 bar.

    Standardem dla zaworów rodziny SKV jest chromowanie twarde kul, ale mogą one być także pokryte stopem kobaltu HiCo, o większej, porównywalnej do stopów tytanu odporności.

      Cechy

      • średnice nominalne: DN450 do 500
      • maksymalne ciśnienie nominalne: PN25
      • klasa szczelności: V, VI wg PN-EN 60534-4
      • materiał korpusu: CF8M/1.4408, 1.4470
      • materiał kuli: CF8M/1.4408 z chromowaniem twardym lub pokryciem HiCo (stop kobaltu)
      • materiał siedziska: PTFE 53 lub HiCo (stop kobaltu)
      • siedziska wymienne bez demontażu siłownika
    • Zmienna przepływ
    • Komunikacja cyfrowa HART®, Profibus, FOUNDATION Fieldbus™, WirelessHART®
    • Przyłącze procesowe kołnierzowe, końcówki spawane, gwintowe, kołnierzowe DIN, kołnierzowe ANSI
    • Uszczelnienia PTFE, metal - metal
  • `

    1. MERCON Katalog zaworów

      1.2MB | POL

    2. Somas SKV SKVT Instrukcja EN

      4MB | ENG

    3. Somas SKV SKVT Karta katalogowa EN

      665kb | ENG

    4. Somas Przewodnik po zaworach EN

      4.6MB | ENG
