TankGuard Ekonomiczny system detekcji gazów i wycieków
MERCON
Prosty, bezprzewodowy system detekcji wycieków gazów i cieczy ze zbiorników lub rurociągów oparty na sterownikach PLC i panelach HMI.
Monitoring jest rozwiązaniem dedykowanym dla operatorów rurociągów, zbiorników magazynowych, terminali gazowych, rafinerii i innych zakładów.
Zatwierdzenia i certyfikaty
-
CE
-
ATEX Ex d
-
ATEX Ex i
-
HART®
-

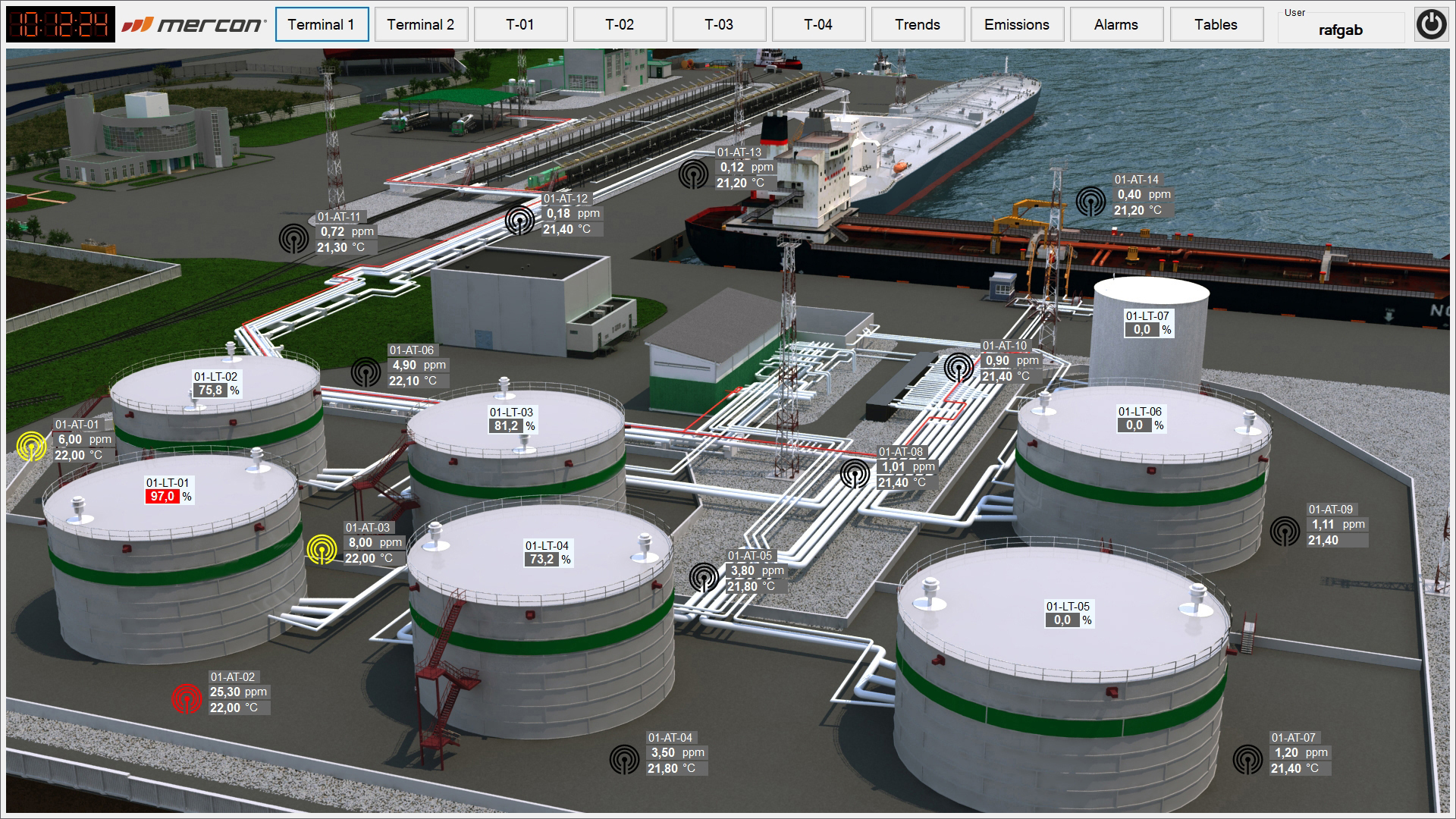

System TankGuard jest prostym - opartym o sterowniki PLC i panele sterownicze HMI - ekonomicznym systemem monitorowania otoczenia w zakresie detekcji gazów i cieczy. Zapewnia ciągłą ochronę personelu, wyposażenia i środowiska. Ma zastosowanie wszędzie tam, gdzie obecne są paliwa węglowodorowe - zarówno ciekłe, jak i gazowe - nie wykluczając jednak innych, niebezpiecznych mediów.
Typowymi użytkownikami takich zabezpieczeń są operatorzy rurociągów, zbiorników magazynowych, terminali gazowych, rafinerii i inne zakłady wymagające ciągłego monitoringu. Rozwiązanie daje możliwość zbudowania od podstaw nowej sieci monitoringu lub dodanie nowej warstwy do już istniejących zabezpieczeń.
Celem stworzenia systemu było dostarczenie elastycznego, prostego do wdrożenia i rozbudowy, rozwiązania minimalizującego koszty inwestycji i rozruchu. Bezprzewodowa architektura oparta na inteligentnej sieci WirelessHART pozwala urządzeniom komunikować się ze sobą bezpośrednio lub pośrednio przez inne urządzenia, bez stosowania dodatkowych repeaterów sygnału. Sieć ma charakter samoorganizujący. Cecha ta umożliwia automatyczne przekierowywanie sygnału, gdy jedno z urządzeń staje się niedostępne z powodu awarii lub utraty połączenia.
Wykorzystywane w systemie detektory nie wymagają połączeń kablowych, co w sposób znaczący obniża koszty i ułatwia wykonawstwo zarówno w nowych projektach jak i przeprowadzanych modernizacjach. Dzięki połączeniom bezprzewodowym w każdej chwili możliwe są modyfikacje - dodanie dodatkowych czujników lub zmiana lokalizacji obecnych.
Detekcja gazów
Jednym z elementów systemu jest detekcja gazów. Do tego celu wykorzystywane są bezprzewodowe monitory gazów toksycznych i łatwopalnych Vanguard. Urządzenia te to kompaktowe detektory certyfikowane do pracy w strefach zagrożenia wybuchem. Montaż urządzenia nie wymaga użycia specjalnych narzędzi. Podobnie rzecz ma się w przypadku instalacji lub wymiany czujnika. Bateria i czujnik mogą zostać wymienione w aktywnej strefie ATEX bez specjalnych pozwoleń na pracę w jej obszarze. Wbudowana bateria zapewnia 5-letni okres zasilania urządzenia. Dzięki technologii FLEXsense™ urządzenie automatycznie wykrywa i konfiguruje podłączony czujnik.
Vanguard bez problemów integruje się z systemami sterowania (PLC, DCS, ESD), SCADA i zarządzania aktywami (Asset Management System).
Detekcja i lokalizacja wycieków cieczy

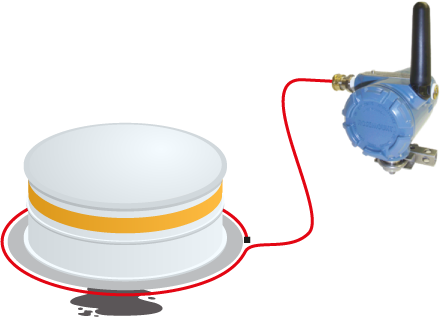

W zakresie detekcji cieczy wykorzystywana jest unikatowa technologia bezpośredniego wykrywania wycieków TraceTek. Są to polimerowe kable czujnikowe wrażliwe na całej swej długości na kontakt z konkretnym medium. Dzięki dedykowanemu wykonaniu zapewniają 100% skuteczności podając dokładną informację o lokalizacji wycieku i nie powodując fałszywych alarmów w wyniku zalania czujnika np. wodą lub inną substancją, na które nie są czułe.
W odróżnieniu od większości dostępnych na rynku rozwiązań TraceTek wykrywa wyciek w sposób bezpośredni a nie poprzez ruch pływaka, czy zmianę pojemności elektrycznej.
Technologia zapewnia 100% wykrywalności wycieku, brak fałszywych alarmów przez zalanie wodą lub inną cieczą i dokładne umiejscowienie wycieku. czas reakcji może wynosić jedynie kilka sekund a samo rozwiązanie nie zawiera żadnych elementów elektromechanicznych.
Cechy
- łatwy do implementacji, integracji, rekonfiguracji i rozbudowy
- nie wymaga prowadzenia kosztownych tras kablowych
-
architektura oparta na inteligentnej, bezprzewodowej sieci WirelessHART typu "mesh", sterownikach PLC i panelach sterowniczych HMI
- urządzenia komunikujące się bezpośrednio ze sobą lub poprzez inne urządzenia w sieci, bez tzw. repeaterów sygnału
- automatyczne przekierowanie sygnału w przypadku utraty połączenia
-
