B40 Komorowe sygnalizatory pływakowe

Magnetrol

Magnetrol

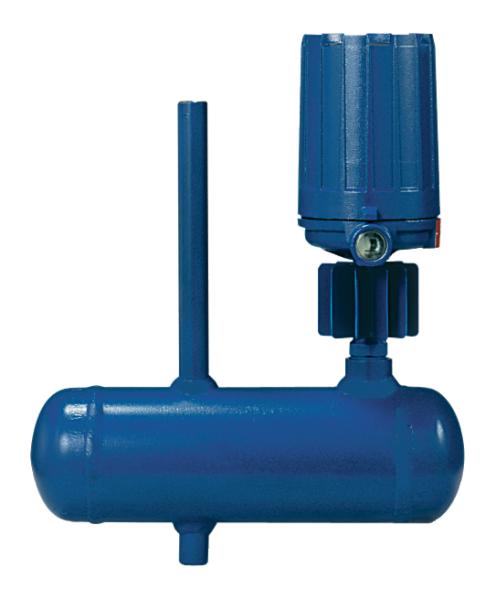

Pływakowy sygnalizator poziomu ASME B31 z komorą B40 Magnetrol

  • B40 z przyłączami do wspawnia

Pływakowy sygnalizator poziomu cieczy ze zintegrowaną komorą pływakową do montażu bocznego na zewnątrz zbiornika.

Przeznaczony do aplikacji w których występują wysokie ciśnienia i temperatury np. walczaki kotłów.

Zatwierdzenia i certyfikaty

  • CE CE
  • PED PED
  • ATEX Ex d ATEX Ex d
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • KOSHA KOSHA
  • INMETRO INMETRO
  • LR LR
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Zasada działania sygnalizatora opiera się na sile wyporności, która działa na pływak zanurzony w cieczy. Pływak z przeciwwagą na końcu ramienia podążając za zmianą poziomu przesuwa tuleję magnetyczną w lub poza pole działania magnesu mechanizmu wyłącznika powodując jego przełączanie się. Niemagnetyczna osłona izoluje mechanizm wyłącznika od medium.

    Zastosowanie

    Sygnalizator B40 został zaprojektowany specjalnie do pracy w procesach wysokotemperaturowych i wysokociśnieniowych, które występują m.in. w przemyśle energetycznym. Konstrukcja B40 dostępna jest w wykonaniu przemysłowym lub wg ASME B31.1.

    Cechy

    • maksymalna temperatura medium: 540°C
    • ciśnienie maksymalne: 207 bar
    • sygnalizacja jednoprogowa
    • dostępne hermetyczne wyłączniki
    • minimalna gęstość medium: 0,65 kg/dm³
    • wykonanie antykorozyjne w standardzie
    • dostępne różne wykonania obudowy mechanizmu wyłącznika
    • Zmienna poziom
    • Sygnał wyjściowy styk VDC, styk VAC
    • ATEX Ex d
    • Przyłącze procesowe inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, stal nierdzewna 304
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium, aluminium epoksydowane
    • Stopień ochrony obudowy IP65, IP66
  • `

    1. Magnetrol Wyłączniki typu V Instrukcja

      735kb | ENG

    2. Magnetrol Wyłączniki heremetyczne Instrukcja

      787kb | ENG

    3. Magnetrol Wyłączniki pneumatyczne typu J Instrukcja

      1010kb | ENG

    4. Magnetrol Wyłączniki pneumatyczne typu K Instrukcja

      703kb | ENG

    5. Magnetrol B40 Karta katalogowa

      217kb | ENG

    6. Magnetrol B40 Instrukcja

      725kb | ENG

    7. Magnetrol B40 Certyfikat ATEX Ex d

      205kb | ENG

    8. Magnetrol B40 Raport FMEDA SIL

      5.2MB | ENG

    9. Magnetrol Katalog skrócony EN

      4.9MB | ENG
