B24 Komorowe sygnalizatory pływakowe

Magnetrol

Magnetrol

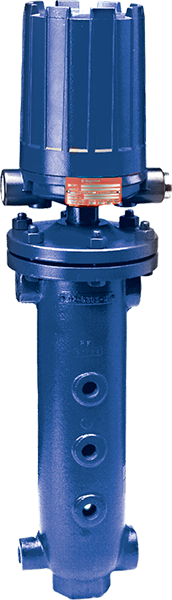

Pływakowy sygnalizator poziomu B24 ze zintegrowaną komorą Magnetrol

  • Magnetrol B24 z gwintowanymi przyłączami żeńskimi komory 1 cal NPT

Sygnalizator pływakowe ze zintegrowaną komorą pływakową przeznaczone są do sygnalizacji poziomu kondensatu w środowisku pary wodnej pod ciśnieniem do 27,6 bar.

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex d ATEX Ex d
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • LR LR
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Zasada działania oparta jest o siłę wyporu wywieraną przez ciecz na pływak powodując jego ruch wraz ze zmianą poziomu cieczy. Ruch pływaka przesuwa tuleję magnetyczną w pole działania magnesu wyłącznika powodując jego przyciągnięcie w kierunku tulei i przełączenie styku.

    Zastosowanie

    B24 to jednoprogowe sygnalizatory pływakowe z komorą do montażu na zewnątrz zbiornika. Zaprojektowane specjalnie do sygnalizacji poziomu kondensatu w kotłach parowych.

    Cechy

    • maksymalna temperatura medium: do 200°C
    • ciśnienie maksymalne: do 27,6 bar
    • demontowalna obudowa mechanizmu wyłącznika od komory pływaka
    • minimalna gęstość medium: 0,85 kg/m³
    • sygnalizacja jednoprogowa
    • dostępne hermetyczne lub pneumatyczne wyłączniki
    • dostępne różne wykonania obudowy mechanizmu wyłącznika
    • wykonanie antykorozyjne w standardzie
    • Zmienna poziom
    • Sygnał wyjściowy styk VDC, styk VAC, pneumatyczny
    • ATEX Ex i, Ex d
    • Przyłącze procesowe inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium epoksydowane
    • Stopień ochrony obudowy IP66, IP55
  • `

    1. Magnetrol Wyłączniki typu V Instrukcja

      735kb | ENG

    2. Magnetrol Wyłączniki heremetyczne Instrukcja

      787kb | ENG

    3. Magnetrol Obudowy i wyłączniki sygnalizatorów poziomu Instrukcja

      1.5MB | ENG

    4. Magnetrol Wyłączniki pneumatyczne typu J Instrukcja

      1010kb | ENG

    5. Magnetrol Wyłączniki pneumatyczne typu K Instrukcja

      703kb | ENG

    6. Magnetrol B24 Karta katalogowa

      232kb | ENG

    7. Magnetrol B24 Instrukcja

      1.2MB | ENG

    8. Magnetrol B24 Raport FMEDA SIL

      417kb | ENG

    9. Magnetrol B24 Certyfikat ATEX Ex d

      205kb | ENG

    10. Magnetrol B24 Certyfikat ATEX Ex ia

      167kb | ENG

    11. Magnetrol B24 Certyfikat IECEx Ex d

      141kb | ENG

    12. Magnetrol Katalog skrócony EN

      4.9MB | ENG
