Thermatel® TD1 / TD2 Sygnalizatory termodyspersyjne

Magnetrol

Magnetrol

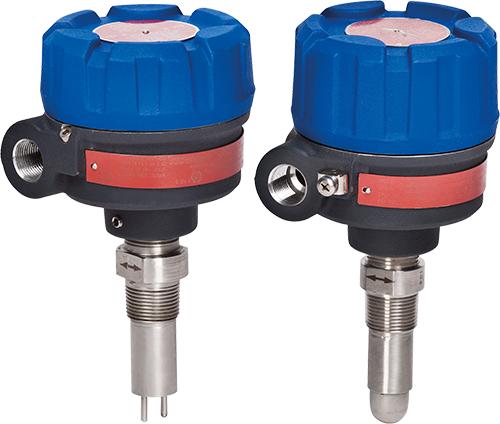

Termodyspersyjny sygnalizator poziomu lub przepływu Thermatel TD1/TD2 Magnetrol

  • Thermatel® TD1/TD2 z czujnikiem widełkowym
  • Thermatel® TD1/TD2 z czujnikiem sferycznym

Sygnalizatory termodyspersyjne Thermatel® to zaawansowane urządzenia przeznaczone do precyzyjnego monitorowania poziomu cieczy oraz przepływu mediów w różnorodnych aplikacjach przemysłowych. Urządzenia te wykorzystują technologię termodyspersyjną, która pozwala na dokładny pomiar zarówno poziomu, jak i przepływu mediów takich jak ciecz, gaz czy zawiesiny. Sygnalizatory poziomu termodyspersyjne Thermatel® występują w dwóch wersjach.

Sygnalizator poziomu lub przepływu Thermatel® TD1 z wyjściem przekaźnikowym DPDT bez możliwości regulacji czasu przełączenia styku, wyróżnia się prostotą obsługi i niezawodnym działaniem w standardowych warunkach przemysłowych. Czujnik poziomu cieczy termodyspersyjny to idealne rozwiązanie w miejscach, gdzie liczy się szybka i efektywna detekcja przepływu bez potrzeby rozbudowanych funkcji konfiguracyjnych.

Zatwierdzenia i certyfikaty

  • PED PED
  • CE CE
  • ATEX Ex d ATEX Ex d
  • ATEX Ex i ATEX Ex i
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • KOSHA KOSHA
  • INMETRO INMETRO
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Sygnalizator poziomu lub przepływu Thermatel® TD2 z wyjściem przekaźnikowym DPDT dostępnym również w wykonaniu hermetycznym, z możliwością regulacji czasu przełączenia styku oraz z wyjściem prądowym do monitorowania przepływu i sygnalizacji błędów urządzenia. Sygnalizator poziomu termodyspersyjny TD2 jest idealnym rozwiązaniem do pracy w wymagających warunkach środowiskowych.

    Niezawodny termodyspersyjny sygnalizator poziomu

    W działaniu wykorzystuje technologię dyspersji termicznej. Czujnik zbudowany jest z dwóch trzpieni wyposażonych w czujniki RTD. Jeden z nich jest ogrzewany przez wbudowaną grzałkę tak, aby utrzymać między nimi stałą różnicę temperatur. Obecność poziomu cieczy, lub narastający przepływ powodują rozproszenie temperatury i wzrost mocy grzałki. Zmiana ta aktywuje wyjście stykowe sygnalizatora.

    Zastosowanie

    Thermatel® TD1/TD2 to termodyspersyjny sygnalizator poziomu, który może służyć także jako sygnalizator przepływu. Są stosowane do ochrony pomp przed suchobiegiem, detekcji przepływu cieczy/gazu, kontroli minimalnego przepływu cieczy/gazu, detekcji wycieku/nieszczelności czy też sygnalizacji niskiego/wysokiego poziomu cieczy lub rozdziału faz.

    Cechy

    • głębokość wpustowa czujnika: do 3,3 m
    • temperatura medium: -70 do 450 °C
    • ciśnienie maksymalne: 413 bar
    • nieliniowy analogowy sygnał wyjściowy do trendowania przepływu i diagnostyki
    • łatwa kalibracja na obiekcie
    • doskonała czułość przy małych przepływach
    • automatyczna kompensacja temperatury dla powtarzalnej sygnalizacji przy zmiennych warunkach procesu
    • ciągła diagnostyka czujnika
    • możliwość wykonania czujnika demontowalnego "na ruchu" instalacji
    • sygnalizacja stanu urządzenia za pomocą diod LED
    • integralna lub zdalna obudowa elektroniki
    • czujnik sferyczny dedykowany do cieczy lub mediów oblepiających

    • Zmienna poziom, rozdział faz, przepływ
    • Sygnał wyjściowy styk VDC, styk VAC
    • Powtarzalność 1%
    • ATEX Ex i, Ex d
    • Przyłącze procesowe męskie G1, męskie 1/2 NPT, męskie 3/4 NPT, męskie 1 NPT, żeńskie 1/4 NPT, żeńskie 1/2 NPT, inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, Monel
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP66
  • `

    1. Magnetrol Thermatel TD1-TD2 Karta katalogowa

      2MB | ENG

    2. Magnetrol Thermatel TD1-TD2 Instrukcja

      2.2MB | ENG

    3. Magnetrol Thermatel TD1-TD2 Certyfikat ATEX Ex d ib

      131kb | ENG

    4. Magnetrol Thermatel TD1-TD2 Certyfikat IECEx Ex d ib

      111kb | ENG

    5. Magnetrol Thermatel TD1-TD2 Raport FMEDA SIL

      317kb | ENG

    6. Magnetrol Katalog skrócony EN

      4.9MB | ENG
