219/220 Wibracyjne sygnalizatory poziomu na przewodzie

MERCON

MERCON

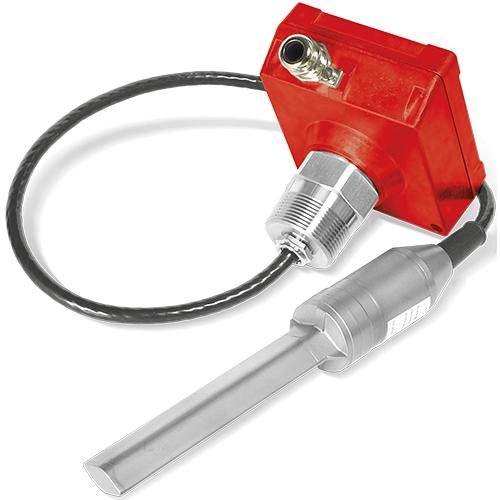

Wibracyjny sygnalizator poziomu materiałów sypkich MERCON 219-220

Uniwersalny, jednoprętowy (kamertonowy) czujnik poziomu materiałów sypkich w zbiornikach i silosach. Unikatowa konstrukcja czujnika o przekroju rombu umożliwia pomiar szerokiego spektrum mediów - od ciężkich kruszyw, cementu, węgla, popiołów aż po lekkie płatki, proszki, czy granulki.

Model 219 jest przeznaczony do pomiaru mediów sypkich w wysokich zbiornikach w których montaż czujnika możliwy jest tylko od góry. Czujnik zawieszony na przewodzie elastycznym umożliwia sygnalizację znacznie poniżej maksymalnego poziomu w zbiorniku.

W modelu 220 czujnik jest połączony z obudową elektroniki poprzez elastyczny przewód i zabezpieczony dodatkowo łańcuchem, pełniącym rolę wzmocnienia w aplikacjach, w których istnieje ryzyko jego zerwania.

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex tD ATEX Ex tD
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Zastosowanie

    Wibracyjny sygnalizator poziomu MERCON został zaprojektowany specjalnie jako czujnik napełnienia i innych pomiarów poziomu suchych materiałów sypkich w zbiornikach lub silosach. Jest stosowany do sygnalizowania poziomu ciężkich kruszyw, cementu, wapna, węgla, popiołu, piasku, zboża, ziarna, płatków, proszków, czy granulatu.

    Budowa

    Pojedynczy czujnik o unikatowym romboidalnym kształcie eliminuje podstawową wadę sygnalizatorów typu kamertonowego - zakleszczanie się materiału pomiędzy widełkami i fałszywe alarmy z tym związane. Dodatkowo, sposób montażu zapewnia albo większą odporność mechaniczną (dłuższa przekątna rombu w płaszczyźnie pionowej), albo większą czułość w przypadku lekkich mediów o gęstości wynoszącej nawet 20 g/l (krótsza przekątna rombu w płaszczyźnie pionowej).

    Model 219 jest przeznaczony do pomiaru mediów sypkich w wysokich zbiornikach, w których montaż czujnika możliwy jest tylko od góry. Czujnik zawieszony na przewodzie elastycznym umożliwia sygnalizację znacznie poniżej maksymalnego poziomu w zbiorniku.

    Model 220 z czujnikiem połączonym z obudową elektroniki poprzez elastyczny przewód i łańcuch, pełniący role wzmocnienia w aplikacjach,
    w których istnieje ryzyko zerwania czujnika.

    Cechy

    • długość wpustowa czujnika: do 20 m
    • materiał czujnika: stal nierdzewna 304
    • materiał osłony elastycznego przewodu: poliuretan
    • sygnał wyjściowy (binarny): 2x DPDT
    • dioda sygnalizacyjna LED
    • temperatura medium: -40°C do 70°C
    • temperatura otoczenia: -40°C do +60°C
    • zasilanie: 20..250 VAC/VDC
    • obudowa: epoksydowany odlew aluminiowy, IP66

    • Zmienna poziom
    • Sygnał wyjściowy styk VDC, styk VAC
    • ATEX Ex i, Ex tD
    • Przyłącze procesowe męskie R1-1/2
    • Materiały czujnika / zwilżane stal nierdzewna 304
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5
    • Wykonanie obudowy aluminium epoksydowane
    • Stopień ochrony obudowy IP66
  • `

    1. MERCON Katalog Materiały sypkie

      1.3MB | POL

    2. MERCON 172-220 Karta katalogowa

      640kb | POL

    3. MERCON 172-220 Instrukcja

      897kb | POL

    4. MERCON 172-220 Deklaracja zgodności WE

      402kb | POL
